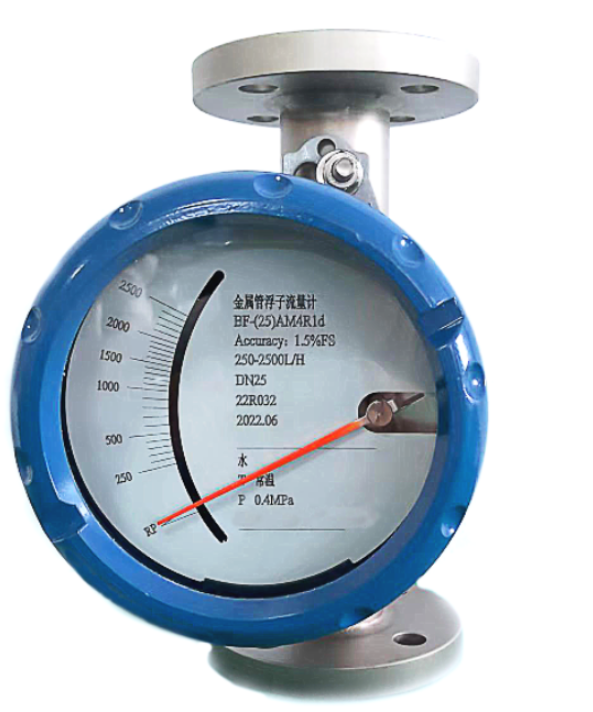

一、工作原理及产品特点

金属管浮子流量计是根据可变面积测量原理，采用双看门狗加工业级抗干扰能力的 CPU 及附加电路设计生产的流量仪表。 适用于液体、气体介质的流量测量；具备现场指示和电远传功能。在此基础上，应用单片机技术，使 其功能智能化，不仅具有标准两线制 4 ～2 0 m A D C 的信号输出，同时具备现场流量累积、数字通讯、控 制报警、现场修改测量参数、不同供电方式等多种功能。

金属管浮子流量计以其结构合理、坚固耐用、压力损失小、测量范围宽、使用维护方便等 优点 ，广泛 应用 在石 油 、化工 、冶金 、制药 、酿造 、环保 、发电 等领 域中 的 流量 控制 与 测量 系统 。

二、技术参数

■测量范围：水（20℃） 1.6～200000L/h 空气（20℃、0.1013MPa） 0.05～5000m3/h

■量 程 比：1 0 ：1 2 0 ：1

■精 度：1.5 级 1.0 级

■压力损失：1.5KPa～38KPa(见流量表)

■压力等级：DN15～DN50 标准型 PN4.0MPa 特殊型 PN25MPa DN80～DN200 标准型 PN1.6MPa 特殊型 PN16MPa

■介质温度：-80℃～+200℃标准型 0℃～+85℃防腐型 ≤ +400℃高温型

■介质粘度：DN15 η＜ 5mPa·S 浮子号 15BF-1、15BF-2、15BF-3

η＜ 30mPa·S 浮子号 15BF-4、15BF-5、15BF-6、15BF-7、15BF-8

DN25 η＜ 250mPa·S DN50 η＜ 250mPa·S DN80 η＜ 280mPa·S DN100 η＜ 300mPa·S DN150 η＜ 380mPa·S DN200 η＜ 380mPa·S

■环境温度：- 4 0 ℃～+ 1 2 0 ℃（电信号输出≤ 7 5 ℃）

■法兰标准：GB9119 -2019 PN1.6MPa

如果用户要求实现其它标准的法兰连接，本公司可按用户提供的法兰标准制造。

■电气接口：M 2 0 × 1 . 5

■防护等级：I P 6 5

■储 存：-20℃～+60℃

■温 度：＜ 90%RH

■防爆等级：ia Ⅱ CT5 d ⅡBT5

■输 出：4～20mADC(两线制) HART 协议

■供电电源：2 4 V D C

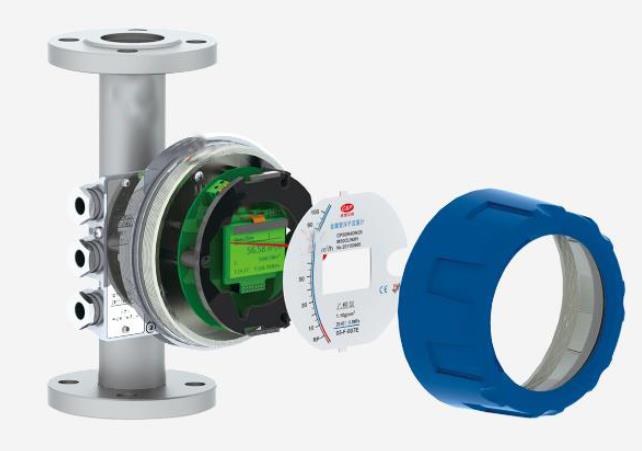

三、产品结构与分类

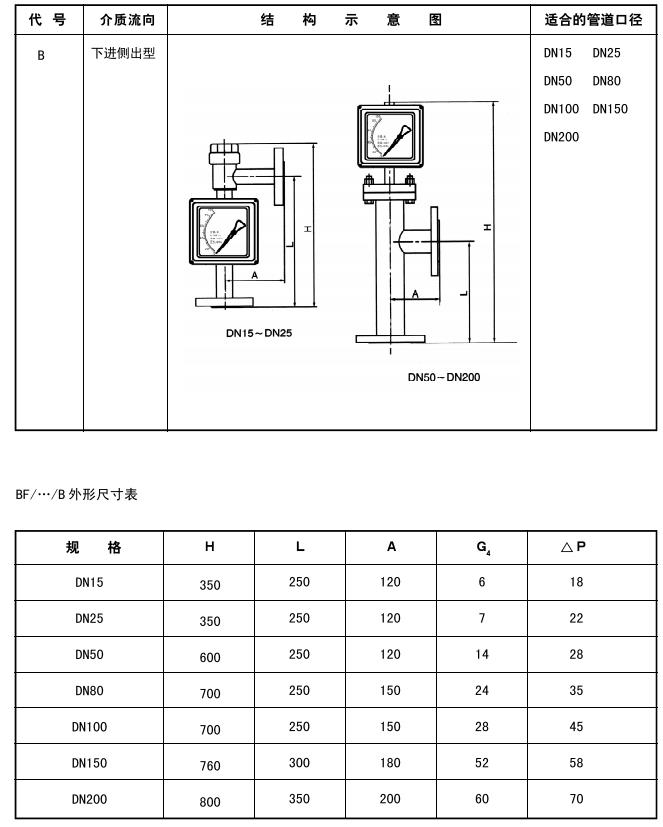

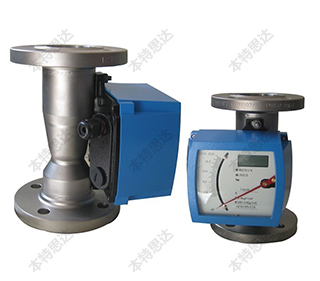

金属管浮子流量计由测量器和指示器两部分组成。为适合不同的介质流向，测量器分为 5 种 形式。为适合不同的用户要求，指示器分为 1 0 种形式
